Set Torque Arm pentru Motoare eBike
Descriere
Set Torque Arm pentru Motor Hub eBike – Otel, Ax 135mm QR, pentru Kituri Conversie 500W–3000W

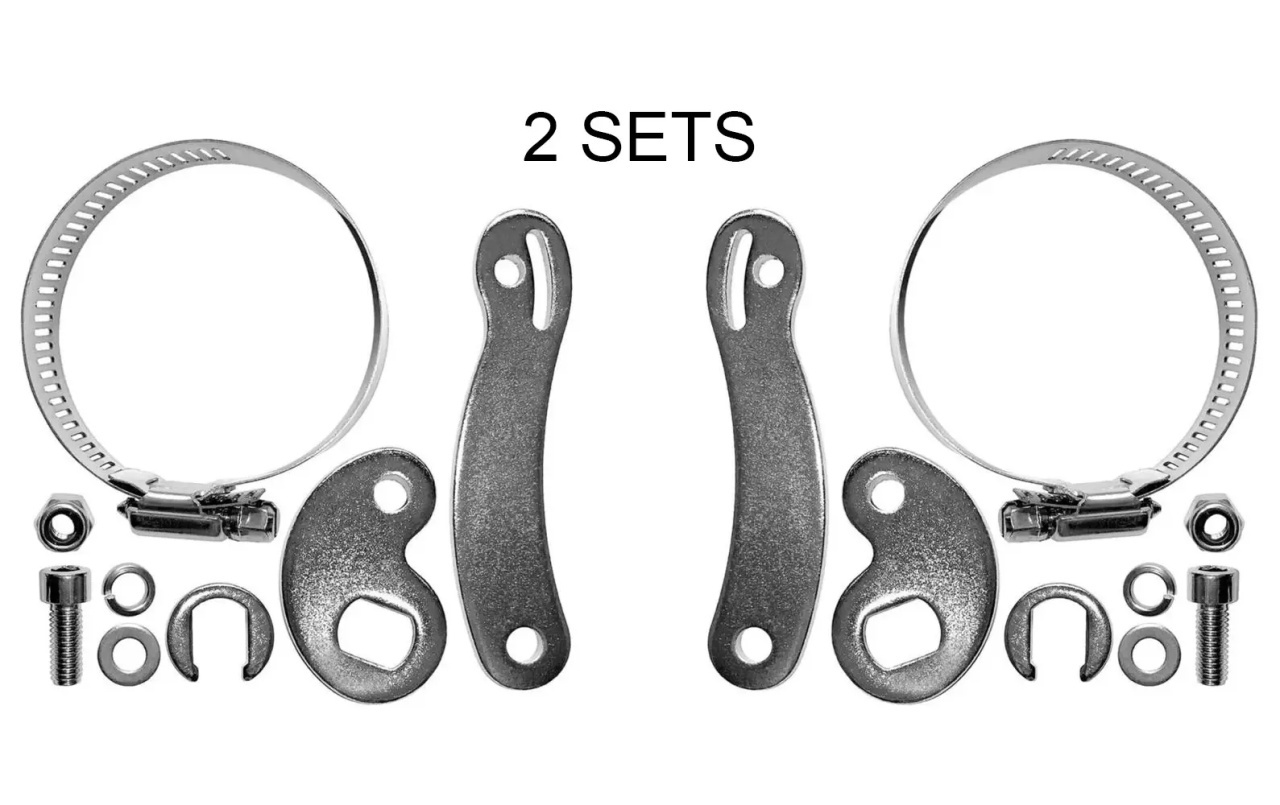

Set de 2 torque arm-uri din otel pentru motoare hub spate cu ax quick-release 135mm. Lungime brat 86mm, deschidere ax 10mm x 14mm, grosime 3–4mm. Previne rotatia axului motorului in dropouts-urile cadrului sub cuplu ridicat — componenta de siguranta obligatorie pentru orice kit de conversie de 500W si peste pe cadre din aluminiu, si pentru 1000W+ pe orice tip de cadru.
Motoarele hub brushless genereaza forte de torsiune semnificative la acceleratie — la 1000W si 48V, cuplul motorului poate depasi 40–80 N.m aplicat direct pe axul rotatiei. Fara torque arm, aceasta forta este preluata exclusiv de suprafetele plate ale axului in contactul cu aluminiul dropout-ului. Pe cadre din aluminiu sau la puteri mari, axul incepe sa se roteasca in dropout, largind treptat lacasul pana la avarierea ireversibila a cadrului sau la pierderea controlului rotii in mers.
Specificatii Tehnice Set Torque Arm
Dimensiuni si Material
Compatibilitate
Continut Set
De ce torque arm-ul este obligatoriu la 500W+ — nu optional
La puteri mici (250W, 36V), forta de torsiune pe ax este de 10–20 N.m — suficient de mica pentru ca suprafetele plate ale axului standard sa o preia singure pe cadre din otel cu dropouts groase. La 500W si peste, sau pe orice cadru din aluminiu, ecuatia se schimba:
- Cadre aluminiu la orice putere de 500W+ — aluminiul este mai moale decat otelul axului si se uzeaza rapid sub forta repetata
- Orice cadru la 1000W+ — cuplul depaseste capacitatea oricarui dropout standard, indiferent de material
- Sisteme cu franare regenerativa — forta actioneaza in ambele directii (acceleratie si frana), dublind uzura
Regula grosimii — de ce conteaza 5mm
Un torque arm de 3mm ofera rezistenta de 20–30 N.m — suficient pentru 500W. La 1000W si peste, cuplul depaseste aceasta limita si bratul poate ceda taiind un sant in jurul axului, deteriorand atat braul cat si dropouts-ul. Pentru sisteme de 1000W–3000W, recomandam folosirea ambelor torque arm-uri din set simultan (stanga + dreapta) pentru a dubla suprafata de contact si a distribui forta pe ambele parti ale axului.
Regula 4mm la dropout
Daca grosimea dropout-ului cadrului este sub 4mm (frecvent pe cadre MTB sau road din aluminiu modern), montati torque arm-ul in stil "sandwich" — unul pe exterior si o placa de otel pe interior — pentru a dubla suprafata de prindere. Masurati grosimea dropout-ului cu un subler inainte de comanda daca nu sunteti siguri.
Pentru Ce Kituri Este Recomandat
Kit 500W–1000W pe Cadru Aluminiu
Obligatoriu pentru orice conversie MTX 500W sau 1000W pe cadru din aluminiu — previne uzura dropout-ului de la prima utilizare.
Kit 1500W–3000W pe Orice Cadru
Obligatoriu pentru toate kiturile MTX 1500W, 2000W si 3000W indiferent de materialul cadrului — cuplul depaseste capacitatea oricarui dropout standard.
Sisteme cu Franare Regenerativa
Esential pentru orice sistem cu ABS regenerativ activ — forta actioneaza in ambele directii si uzura dropout-ului este dubla fata de un sistem fara regenerativa.
Instalare Corecta
Pasi de Montaj
- Slabiti piulita axului motorului si scoateti roata din cadru
- Glisati torque arm-ul pe ax, cu deschiderea 10x14mm pe suprafetele plate ale axului
- Remontati roata in cadru si strangeti piulita axului
- Fixati bratul torque arm-ului la cadru cu C-clamp-ul inclus sau la un ochet de cadru
- Verificati ca bratul nu este paralel cu axul — trebuie sa formeze un unghi pentru distributia fortei
- Repetati pe ambele parti ale axului pentru sisteme 1000W+
Verificari dupa Montaj
- Testati la acceleratie brusca cu roata ridicata — axul nu trebuie sa se miste
- Verificati periodic strangerea piulitei axului si a suruburilor torque arm-ului
- Controlati vizual dropout-ul dupa primele 100km de utilizare intensa
- Daca bratul se indoaie sau dropout-ul prezinta urme de uzura, adaugati al doilea torque arm
